产品名称：EYELA 喷雾冻干造粒装置SFD-1100
产品型号：SFD-1100
产品特点：日本东京理化EYELA 喷雾冻干造粒装置通过将样品水溶液喷雾到液氮中进行冻结，并进行（冻结）干燥，可以得到多孔的微粒子。与喷雾干燥法相比，可以得到多孔、溶解性高、分散性好、凝集性低的样品。

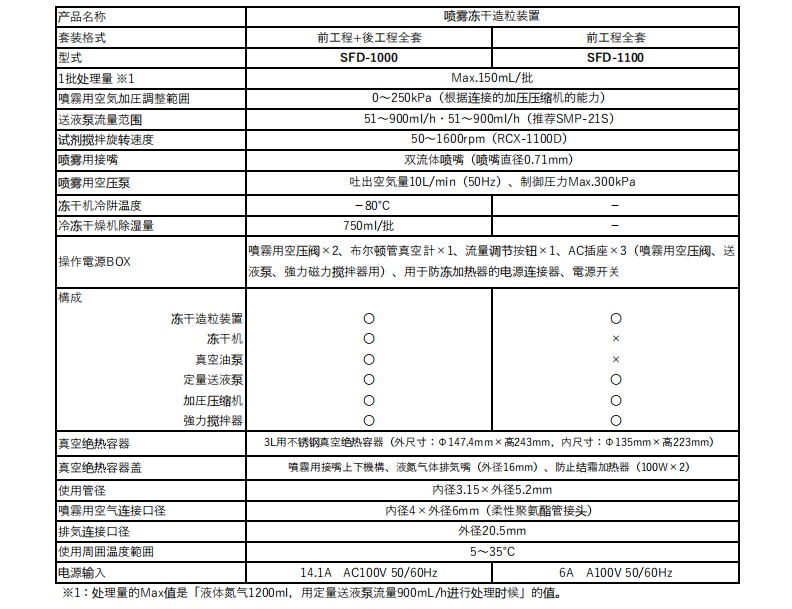

EYELA 喷雾冻干造粒装置SFD-1100的详细资料：
所谓喷雾冷冻干燥法是
1：将药水溶液在液氮中进行喷雾
2：瞬间冻结微液滴
3：冷冻干燥后获得微粒子
通过步骤1~3获取的粒子外观上为细小的颗粒形粒子的同时，内部是具有海绵状的多孔结构的样品。

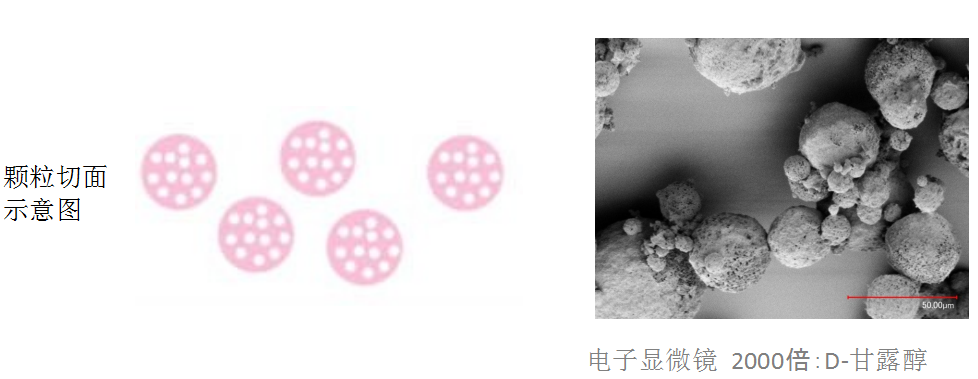

通过喷雾冷冻干燥法获得的干燥样品例（甘露醇），形成多孔且分散性佳，凝集性低的微粒子
条件：喷雾压力 约150kPa 流量约500mL/h
搅拌器转速 约800rpm 冷冻干燥机 FDS‐2000型
喷雾冷冻造粒法是zui有效的例子
在药物研究及DDS(给药系统）研究领域的需求，一般的干燥手段（喷雾干燥）得到的具有药用成分的细粉希望可溶于水。喷雾干燥法得到的细粉会凝集成“块”，会产生不溶于水的部分。超过100℃以上的温度会使其进行局部分解，使药效减半。
日本东京理化喷雾冻干造粒装置 方法的成功案例
1.在水中聚集但在酒精中不聚集的样品
它与水聚集，因为它在微粉化之前具有无孔结构。 通过喷洒SFD，细颗粒变得多孔并且不与水聚集。酒精不能喷雾干燥或冷冻干燥。
2.含糖样品
含有糖的样品在冷冻干燥时往往会融化并失败。 通过SFD使颗粒更细，升华面积扩大，冷冻干燥成功。
3.具有高浆液浓度的样品
当浆液浓度为50%的样品，由于喷雾干燥法容易滴落损失，回收率低至5～20%， 采用SFD法雾化时，回收率提高到90%。※但是，如果浆料的粉体成分为0.1mm以上（100 m以上），则容易堵塞喷嘴，因此不适合。
4.含蛋白质的微粉化
由于蛋白质被加热灭活，因此它们不能通过喷雾干燥方法雾化。但SFD方法不需要加热，因此成功地制成了细颗粒。但是，需要关闭SFD的防冻加热器并运行它，所以连续喷洒一次大约1分钟（每批15mL）。
能够达成这些最.大目标的手法唯.有 喷雾冻干造粒装置

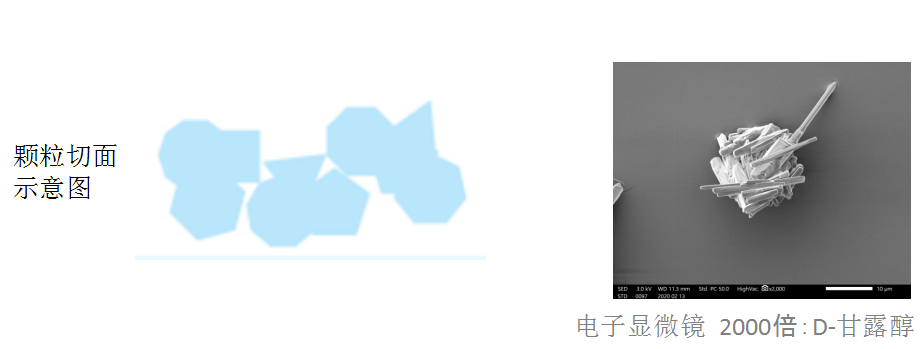

1.喷雾干燥法（Spray Dryer）：由于干燥时瞬间加热至100℃以上的高温，让微粒子发生收缩，得到了中间产生孔隙（中空状）的微粒子。由于表面难以形成多孔状因此容易凝结并难以分散。
2.冷冻干燥法(Freeze Drying)：由于干燥过程中未加热，因此未发生收缩，在预冻的阶段由于微细粒子没有被加工，无法得到造粒效果，因此微粒子的形状不均匀。
3.喷雾冷冻造粒法（SFD）：因为在前处理中，喷雾干燥后立刻冻结，获得造粒效 果，由于未进行加热，微粒子不会发生收缩。另外，由于干燥物呈多孔状，难以凝结且容易分散。

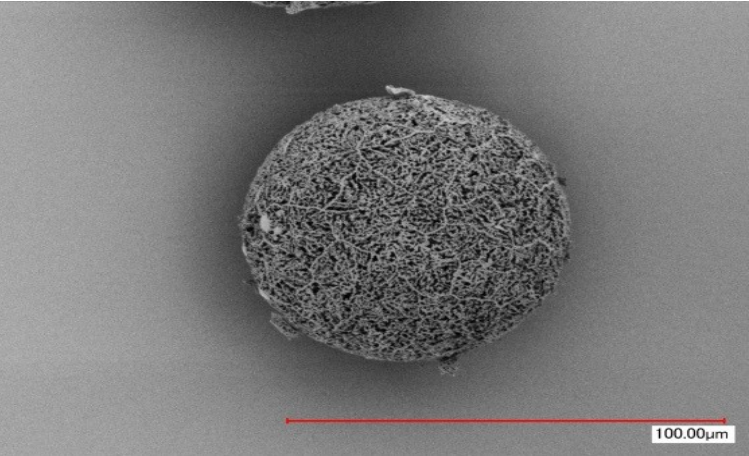

通过D‐甘露醇进行喷雾冷冻干燥造粒时的粒度分布，SEM观察数据
| 如果你对EYELA 喷雾冻干造粒装置SFD-1100感兴趣，想了解更详细的产品信息，填写下表直接与厂家联系： |
